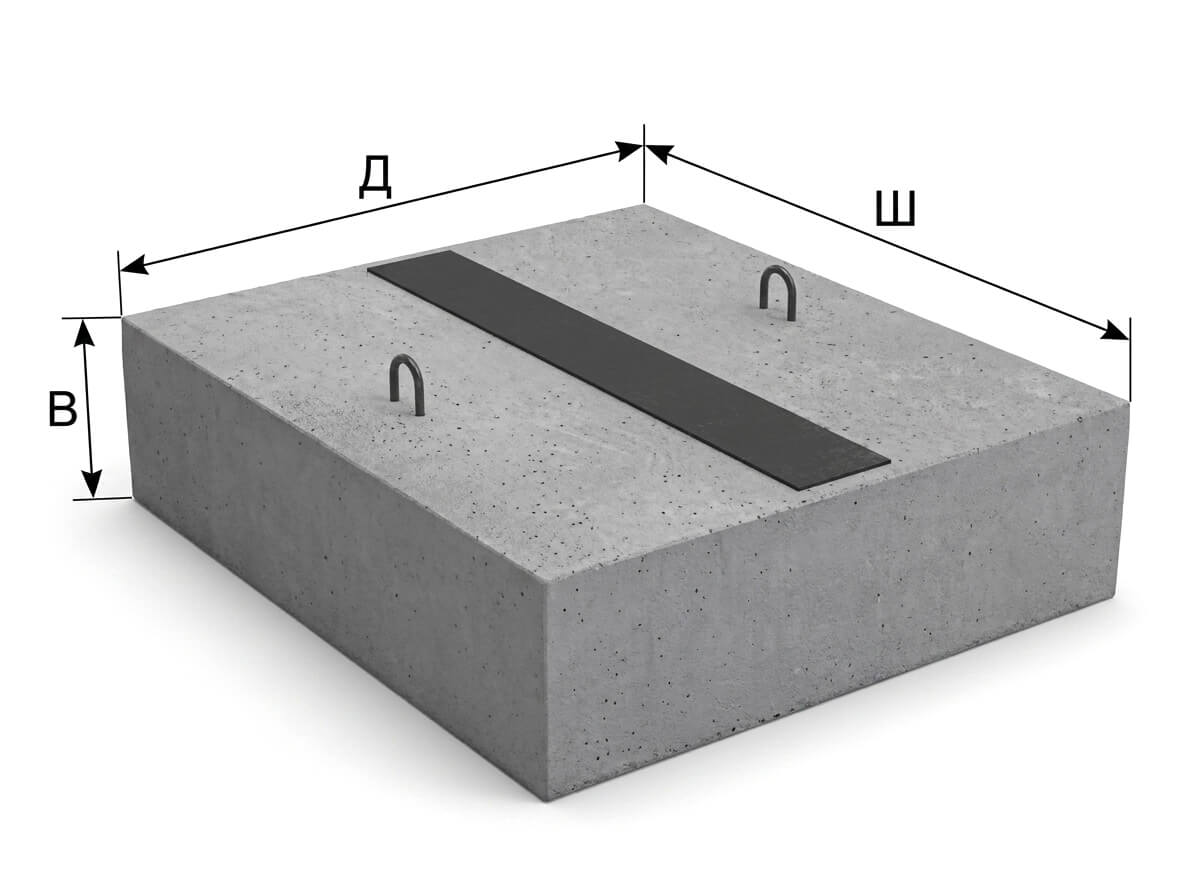

Железобетонные опорные подушки ОП и ОПТ изготавливается по сериям 3.006.1-2.87, 3.006.1-8, альбому ПС-192, разработанного институтом Мосинжпроект. Они располагаются непосредственно внутри непроходного канала, монтируются на днище посредством укладки на слой монолитного бетона марки М200. Закладные детали данных изделий находятся на их верхней поверхности.
Теплопровод монтируется непосредственно на опорные подушки ОП и ОПТ. Эти изделия определяют высотное положение теплопроводов. Альтернативой их применению является использование так называемых скользящих опор. При большом внутреннем сечении канала возможно использование двух рядов опорных подушек ОПТ и ОП как для подающего, так и для обратного теплопроводов.
В процессе монтажа необходимо строго следить за проектными отметками, дабы исключить возможность неполного опирания трубопровода на одно из изделий. Максимальное расстояние между опорами строго регламентируется проектно-технической документацией с привязкой к их размеру. Использование той или иной марки опорной подушки напрямую зависит от диаметра трубопровода, расчетной нагрузки на трубы. К примеру для труб диаметром 600мм и 700мм допускается вариант изготовления утолщенных подушек.
Согласно нормативным требованиям для опорных подушек ОП и ОПТ нагрузка принимается с полуторным коэффициентом. Это связано с тем, что существует потенциальная возможность просадки одной из промежуточных опор. Коэффициент запаса прочности на изгиб составляет 1.6, а коэффициент трения металла по металлу 0.4, так как в процессе эксплуатации допускается проявление коррозийных процессов.
Марка бетона для производства опорных подушек ОПТ и ОП принимается равной 200. Допускаются отклонения опорных подушек по длине на 15мм и на 5мм по ширине и высоте. Изделия армируются сварными сетками, изготовленных посредством точечной электросварки.
