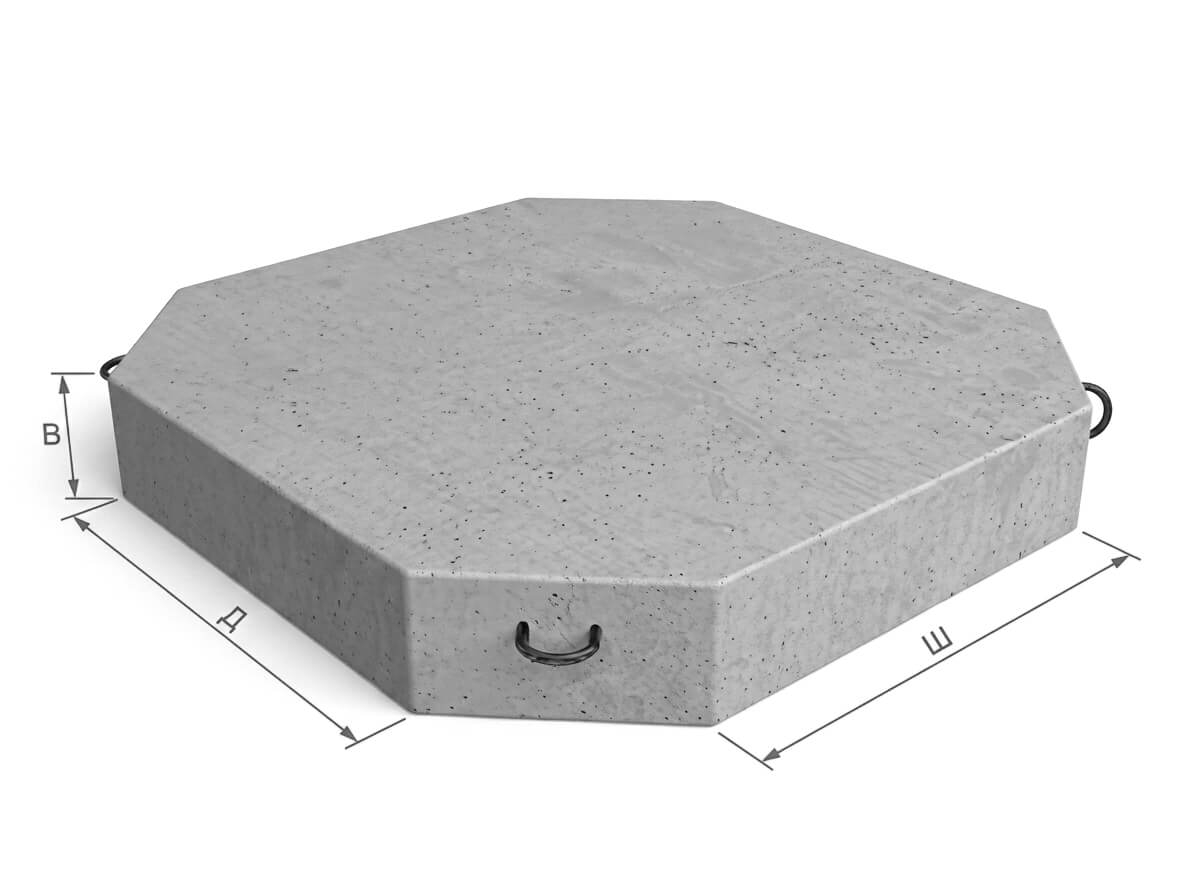

Сборная бетонная укрепительная плита П-1 размером 490×490×100мм, также как и плита Б-8 размером 500×500×80мм, имеет форму квадрата со срезанными углами. Для скрепления плит П-1 Б-8 в карты они снабжены арматурными выпусками, расположенными по углам. Выпуски арматуры в виде петель на одной стороне плиты П-1 расположены вертикально, на другой — горизонтально. Бетонный блок Б-8 имеет петли, устроенные аналогично блоку П-1. При этом длина горизонтальных выпусков плит П-1 и Б-8 назначена таким образом, чтобы они не выступали за ее контур.
Блок плиты П-1 укрепляет поверхность, разбитую на отдельные карты. Размеры стороны карты назначаются в зависимости от местных условий и должны быть не менее 1м, но не более 3м. Форма карты бывает в виде квадрата или прямоугольника. Внутри карты все блоки П-1 или блоки Б-8 объединяют между собой в единое целое с помощью выпусков арматуры и связующего цементного раствора. Раствор укладывают в пазухи, образованные за счет среза углов плит. Укладку блоков плиты П-1 осуществляют по слою цементного раствора толщиной 2см. Замоноличивание узлов соединения плит Б-8 равно как и плит П-1 производится таким же раствором. Данная технология укладки укрепления из блоков П-1 и блоков плит Б-8 обеспечивает надежную связь между слоем цементного раствора под укреплением и раствора, уложенного в узле соединения плит П-1 в карту.
Плита П-1 0,49×0,49×0,1м также служит для устройства отвода воды на участках с продольным уклоном более 30% вдоль земляного полотна для предохранения его от размыва. Траншеи под блоки плит П-1 разрабатываются на 15..20см шире проектной ширины. Это дает возможность регулировать положение блоков в плане. Основание под плиты укрепления П-1 Б-8 выполняют из щебня толщиной слоя в 5см, который затем выравнивается и уплотняется. Плита Б-8 0,5×0,5×0,08м применяется для защиты периодически подтопляемых конусов мостов, насыпи в условиях воздействия паводковых волн. Также блок Б-8 предусматривается использовать для защиты регуляционных сооружений.
Кюветы и водоотводные канавы предназначаются для отведения поверхностных вод, стекающих с покрытия проезжей части автодороги, обочин и откосов, а также вод, притекающих к подошве откосов дорожного полотна. Вода должна сбрасываться в пониженные места рельефа, которые имеют выход в речную систему, или к входным и выходным руслам водопропускных сооружений.

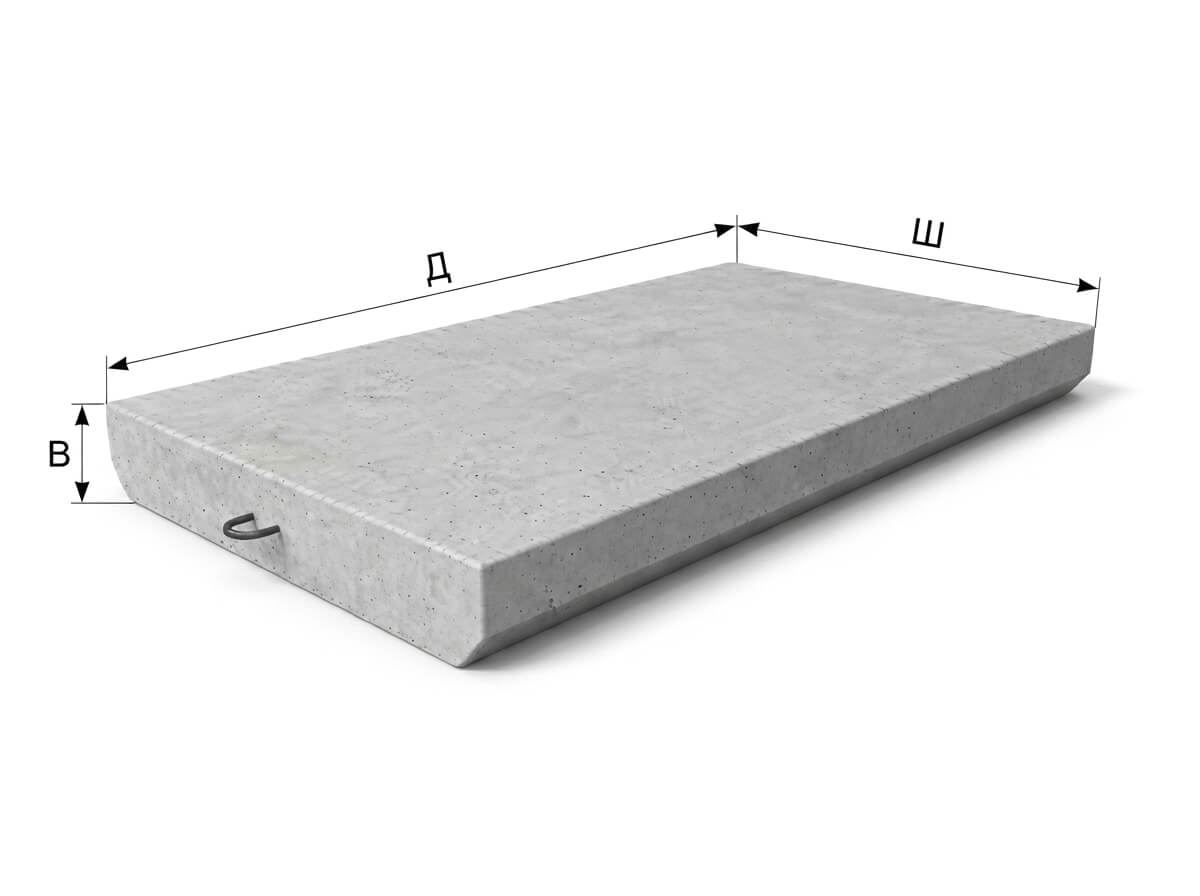

В большинстве случаем кюветы устраивают с поперечным сечением трапецеидальной формы, иногда возможно устройство кюветов треугольного и прямоугольного сечения. При укреплении водоотводных канав и кюветов используется сборная бетонная плита укрепления П-1 размером 1,05×0,69×0,08м и сборная бетонная плита П-2 размером 0,85×0,49×0,08м Блок плиты П-2, также как и блок плиты П-1, обеспечивает устойчивость, необходимую прочность кювета или канавы, удобство содержания в эксплуатационный период.
Блоки сборных бетонных плит П-2 П-1 используются для укрепления нагорных и водоотводных канав, кюветов при скорости течения воды до 3,5 м/с. Плита П-2 отличается от плиты П-1 меньшими размерами по длине и ширине, однако имеет аналогичные фаски на боковых гранях. Плиты П-2 и П-1 должны быть изготовлены только в заводских условиях и иметь строго прямоугольную форму. Для укрепления откосов при их крутизне 1:1,5 и дна водоотводных канав используется блок плиты П-1 размером 0,69×1,05×0,08 м. Для укрепления откосов при их крутизне 1:1 и дна кюветов применяют блок плиты П-2 размером 0,49×0,85×0,08 м. Траншеи под блоки укрепления разрабатываются на 15 см шире проектной ширины, чтобы в дальнейшем была возможность регулировать положение блоков в плане.
Перед началом работ по устройству щебеночного основания под бетонные плиты П-2 П-1 необходимо закончить работы по зачистке откосов и дна кювета. Толщина щебеночного основания контролируется вбитыми в грунт контрольными колышками. Высота щебеночного основания не превышает 5см. Далее можно приступать к работам по укладке блоков бетонных плит П-2 П-1 на откосы и дно кювета в следующей технологической последовательности: проверка ровности, частичная чистовая планировка, разбивочные работы, подача бетонных плит укрепления П-2 П-1 к местам их укладки, укладка бетонных плит П-2 П-1.
Ровность щебеночного основания проверяют при помощи нивелирной рейки. Излишки щебня срезают, либо досыпают щебень в те места, где его недостает. Далее выполняются разбивочные работы для укладки нижнего ряда плит П-1 П-2, а также плит на поверхности откосов кювета, закрепляются разбивочные колышки. В первую очередь блоки плиты П-2 П-1 укладываются на дно кювета или канавы. На откосы кювета плиты П-1 П-2 укладываются снизу вверх от подошвы к бровке. Необходимо соблюдение прямолинейности укладки плит. Между блоками плит укрепления П-2 П-1 оставляют зазор в 1см для его последующего заполнения цементным раствором. Величина зазора между плитами контролируется специальным мерником.
Для изготовления сборных бетонных блоков укреплений применяется тяжелый бетон марки М300. Плиты укрепления кюветов, конусов П-1 П-2 Б-8 могут применяться на обычных, талых и вечномерзлых грунтах.
