Железобетонные плиты перекрытия канальные В и ВП предназначаются для перекрытия канализационных и водосточных каналов больших сечений, а также камер данных каналов. Альбом РК 2303-86, по которому частично выпускаются данные изделия, предусматривает более двадцати разновидностей плоских плит, из которых семьдесят процентов плит перекрытия изготавливаются без отверстий, а остальные тридцать процентов имеют специальное отверстие для горловины колодца. Также по данной нормативно-технической документации допускается производство изделий со специальными опорными выступами, которые принимают на себя нагрузки горизонтального распора. Такие плиты имеют в маркировке индекс К и применяются для перекрытия камер в общей сети городских коллекторов, а отверстия в них позволяют осуществлять спуск непосредственно в коллектор или камеру.

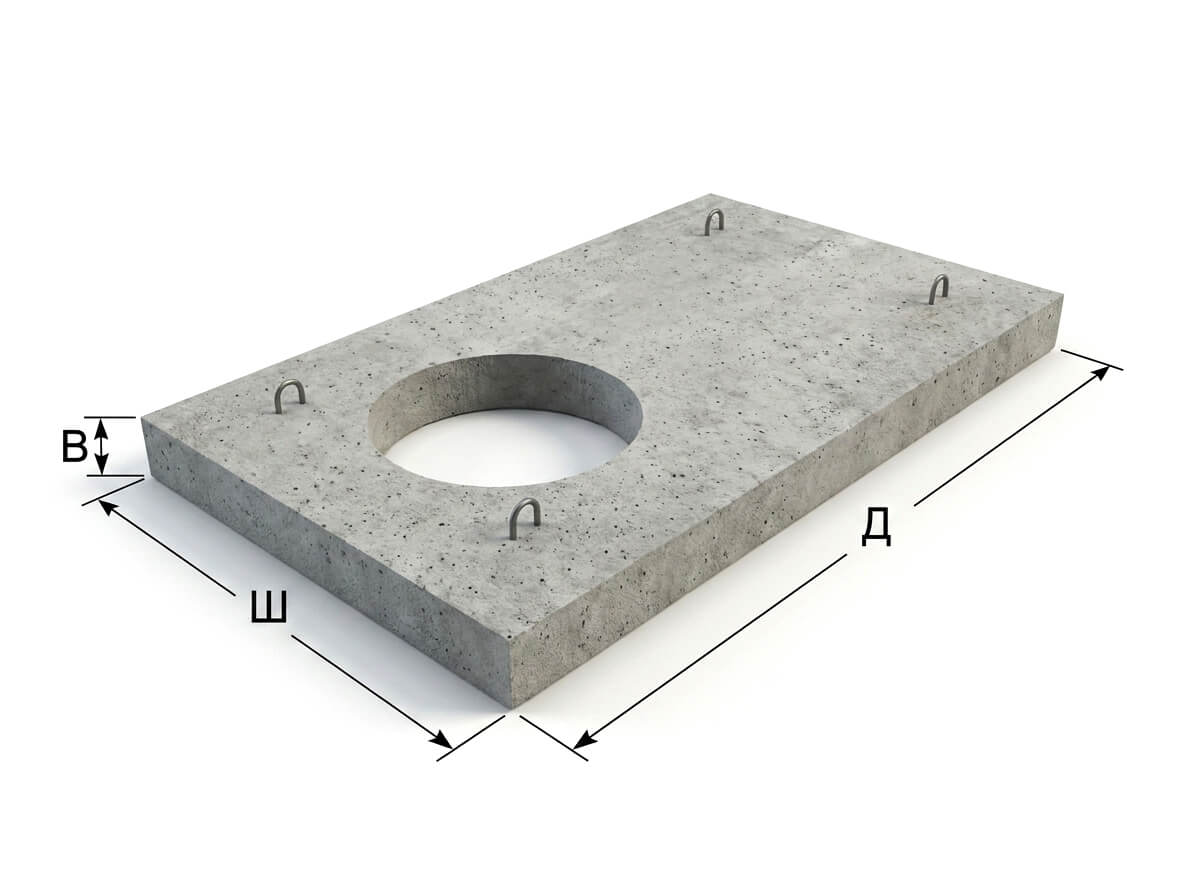

Плиты перекрытия каналов и камер ВП различаются по длине и ширине. Первый типоразмер может варьироваться от 1610мм до 5510мм, ширина бывает трех видов – 600мм, 1200мм и 1800мм. Для качественного монтажного соединения на боковой поверхности каждой плиты предусматривается шпонка. Масса изделий различается в зависимости от их размеров в пределах от 380кг до 7т Формовка плит предусматривается в стальных металлоформах с армированием каркасами и сварными сетками при соблюдении защитного слоя рабочей арматуры не менее двадцати миллиметров. Допускается разность по длине диагоналей не более 8мм, отклонения по длине и ширине не должны быть более 10мм. Изделия отгружаются потребителю по достижении семидесятипроцентной прочности в летний период и девяностопроцентной в зимний.
Серийно плиты канальные В имеют переменную длину от 750мм до 2000мм, ширина бывает двух видов – 495мм или 995мм. Толщина также может меняться в пределах от 60мм до 160мм. Важно отметить, что боковые поверхности канальной плиты В выполняются со скосом не менее 10мм. Допускаются отклонения прямолинейных размеров по длине вплоть до 15мм, а по ширине и высоте – до 5мм. Нормативно-технической документацией предусматривается армирование данных изделий сварными сетками при строгом соблюдении качества сварных соединений. Формовка и транспортировка плит должны производиться в горизонтальном положении. При перевозке важно использовать прокладки из древесины, уложенные рядом со строповочными петлями плит на одной вертикали.
Марка бетона по морозостойкости должна быть не менее F75, а по водонепроницаемости – не менее W4. Заказчик вправе указать в заявке более высокие значения данных показателей в зависимости от требований конкретного проекта. Ширина усадочных трещин не должна превышать 0,1мм. Размеры выступов и вырезов каждой плиты не могут отличаться от проектных более чем на 5мм.
Хранение готовых водосточно-канализационных плит перекрытия В и ВП производят на заводских площадках с использованием деревянных прокладок. Количество рядов по высоте не должно превышать семи. Перевозка осуществляется только в горизонтальном положении. По заявкам заказчиков практикуется производство данных плит с двумя отверстиями диаметром семьдесят миллиметров, а также с одним отверстием, расположенным по центру изделия.
Во время перекрытия теплопровода, особенно в те моменты, когда пазухи засыпают грунтом, необходимо исключить любое смещение плит. Для достижения этой цели каждая плита связывается с другими проволокой диаметром 6мм по диагонали за монтажные петли. Таким образом все перекрытия окажутся симметричны стенкам канала. Монтаж плит перекрытия канальных В и ВП осуществляют на заранее уложенный цементный раствор марки М100. При гидроизоляции помимо обычной обмазки битумом применяют дополнительную оклейку каждого свешивающегося угла стеклотканью.
