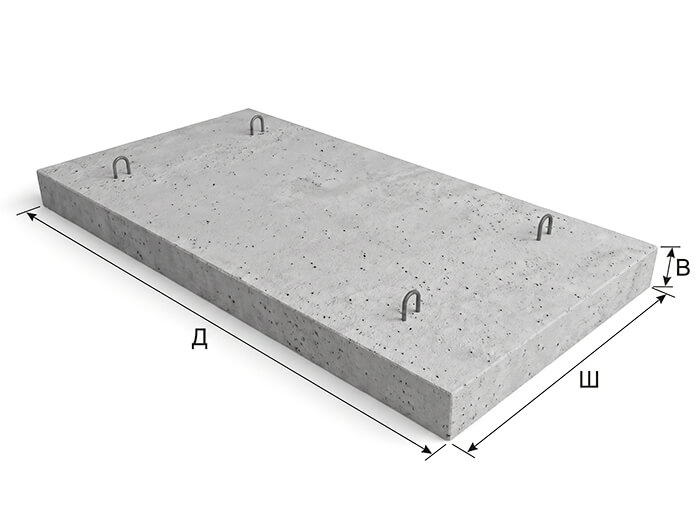

Железобетонная плита В-7 канальная предназначена для перекрытия непроходных каналов. Данное изделие рассчитано на нагрузку 7.1 тс/м2 без учета собственной массы и представляет собой горизонтальную несущую конструкцию канала. Плита канальная изготавливается в заводских условиях из тяжелого бетона, морозостойкость и водонепроницаемость которого назначаются в зависимости от конкретного проекта в заявке на изготовление. Также данная плита несет в себе дополнительную функцию обеспечения теплоизоляции канала.
Серийно плиты канальные имеют переменную длину от 750мм до 2000мм, ширина бывает двух видов – 495мм или 995мм. Толщина также может меняться в пределах от 60мм до 160мм. Важно отметить, что боковые поверхности канальной плиты В-7 выполняются со скосом не менее 10мм. Допускаются отклонения прямолинейных размеров по длине вплоть до 15мм, а по ширине и высоте – до 5мм. Нормативно-технической документацией предусматривается армирование данных изделий сварными сетками при строгом соблюдении качества сварных соединений. Формовка и транспортировка плит должны производиться в горизонтальном положении. При перевозке важно использовать прокладки из древесины, уложенные рядом со строповочными петлями плит на одной вертикали.
Непосредственно перед массовым производством плит В-7 необходимо проводить испытания хотя бы двух изделий, доводя их непосредственно до разрушения. Данные о величине нагрузок и схемы нагружения приводятся в нормативно-технической документации на производство канальных плит перекрытия. При монтаже для заделки швов по контуру наносится цементно-песчаный раствор класса В15. Прилегающие поверхности плит и непосредственно канала очищают и предварительно смачивают для улучшения адгезионных свойств. Далее проводится комплекс работ, включающий в себя проверку положения каждого изделия по высоте и непосредственно рихтовку в случае необходимости. Если отклонения отсутствуют, то можно переходить к гидро и теплоизоляции готового канала.
Внешнюю поверхность каждой плиты В-7 по окончанию монтажа подвергают гидроизоляции, толщина слоя которой должна составлять не менее 3мм. Только после данного комплекса работ можно переходить к засыпке траншеи. Сперва экскаватором производят обсыпку канала песком, а затем равномерными слоями приступают к засыпанию. Необходимо строго соблюдать равномерность всех слоев в 20 сантиметров, каждый раз уплотняя канал одновременно с двух сторон.
Технические требования к плитам канальным В-7
Плиты перекрытия канальные изготавливаются в строгом соответствии с рабочими чертежами Серии ТС-01-01 выпуск 4 и Альбома ИЖ 173-91
Плита В-7 канальная: тяжелый бетон класса по прочности на сжатие B15, арматура Вр-1 весом 0,36кг диаметром 5мм, арматура класса А-I весом 2,52кг диаметром 10мм. Данное изделие выполняется согласно одному виду расчетной нагрузки с обычным армированием.
Чертеж и схема армирования канальной плиты В-7
