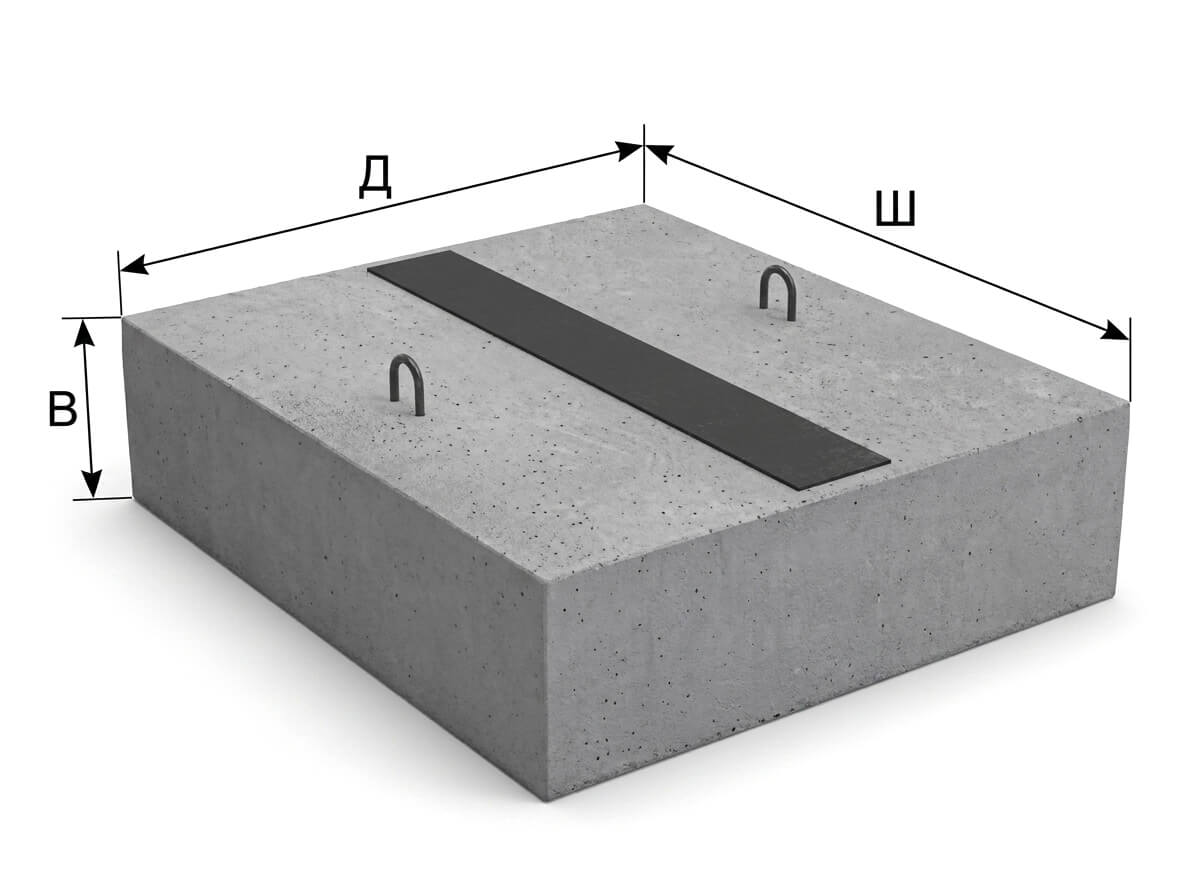

Железобетонная опорная подушка ОП-8 изготавливается по серии 3.006.1-2.87 и располагается непосредственно внутри непроходного канала. Она монтируется на днище посредством укладки на слой монолитного бетона марки М200. Закладная деталь данного изделия находится на его верхней поверхности.
Теплопровод монтируется непосредственно на опорные подушки ОП-8. Эти изделия определяют высотное положение теплопроводов. Альтернативой их применению является использование так называемых скользящих опор. При большом внутреннем сечении канала возможно использование двух рядов опорных подушек ОП-8 как для подающего, так и для обратного теплопроводов.
В процессе монтажа необходимо строго следить за проектными отметками, дабы исключить возможность неполного опирания трубопровода на одно из изделий. Максимальное расстояние между опорами строго регламентируется проектно-технической документацией с привязкой к их размеру. Использование той или иной марки опорной подушки напрямую зависит от диаметра трубопровода, расчетной нагрузки на трубы. К примеру для труб диаметром 600мм и 700мм допускается вариант изготовления утолщенных подушек.
Схематичное расположение опорных подушек ОП-8 непосредственно внутри канала
Согласно нормативным требованиям для опорной подушки ОП-8 нагрузка принимается с полуторным коэффициентом. Это связано с тем, что существует потенциальная возможность просадки одной из промежуточных опор. Коэффициент запаса прочности на изгиб составляет 1.6, а коэффициент трения металла по металлу 0.4, так как в процессе эксплуатации допускается проявление коррозийных процессов.
Технические требования к опорной подушке ОП-8 для теплотрассы
Опорные подушки ОП-8 производятся в заводских условиях в соответствии с рабочими чертежами Серии 3.006.1-2.87 выпуск 2 и Серии 3.006.1-8 выпуск 3-1
Опорная подушка ОП-8: тяжелый бетон класса по прочности на сжатие B15, арматура класса А-I и А-III общим весом 25,8кг диаметром 8мм, 10мм и 12мм. Также используется закладное изделие М6.
Марка бетона для производства опорных подушек ОП-8 принимается равной 200. Допускаются отклонения опорных подушек по длине на 15мм и на 5мм по ширине и высоте. Изделия армируются сварными сетками, изготовленных посредством точечной электросварки.
Чертеж и схема армирования опорной подушки теплотрасс ОП-8
