Железобетонный телескопический лоток Б-6 используется для отвода сточной и ливневой воды с поверхности проезжей части. С его помощью водяной поток сбрасывается по откосам насыпи в ливневую канализацию, либо специальный водоотводной канал. В дорожном строительстве при необходимости в поперечном сбросе поверхностных стоков с автодорог общего пользования прибегают к монтажу открытых откосных быстротоков. Данные конструкции представляют собой сборные телескопические лотки Б-6, или как иногда их еще называют – лотки быстротока. Данные изделия имеют трапецеидальное поперечное сечение, как и большинство компонентов системы дорожного водоотвода были разработаны и внедрены Союздорпроектом. До этого был опыт применения откосных открытых лотков-полутруб, который, впрочем, не увенчался успехом. А вот лоток Б-6 телескопический в дальнейшем получил весьма широкое практическое применение на автомобильных дорогах, в гражданском и жилищном строительстве.
На концевых участках откосных телескопических лотков быстротока Б-6 необходимо производить укрепление бьефа самого нижнего лотка. Это делается для того, чтобы не допустить засорение, заиливание и другие факторы, которые могут вызвать застой сбрасываемой к подошве земляного полотна воды. Тип укрепления зависит от результатов, полученных при проведении гидравлических расчетов. Итак, сброс поверхностной воды происходит посредством водосборного откосного телескопического лотка Б-6 в водоотводную канаву или кювет, укрепленный монолитным бетоном. Далее эта вода уходит в сторону прилегающих территорий либо очистных сооружений. Но до этого момента она проходит через так называемую зону растекания, находящуюся в конечной части лотков быстротока Б-6. В этой укрепленной монолитом зоне монтируют специальный бетонный растекатель, а нижний лоток упирается в бетонный блок упора. Растекатель относится к водобойным устройствам, способствующим проходу водного потока через состояние гидравлического прыжка. Т.е. поток, будучи в бурном состоянии, переходит в спокойное, что снижает размыв общей конструкции гасителя.
Иногда телескопический лоток Б-6 может быть заменен на блоки бордюрного типа, изготовленные из цементобетона. Они являются направляющими для потока стекающей вниз по откосу воды. Русло при этом как правило не укрепляют. Однако данное сооружение в итоге ведет к нарушению функциональности всей водоотводной конструкции. Давайте выясним, почему же это происходит. Все дело в том, что конструкция откоса из лотка телескопического Б-6 имеет множество выступов, образующихся естественным образом при монтаже. Этими выступами являются части стенок соседних лотков быстротока. Это довольно ощутимо гасит энергию водного потока. В случае с прямыми блоками этого не происходит, вследствие чего русло заиливается и довольно быстро размывается.
Монтаж лотков Б-6 телескопических производят строго через определенные промежутки, указанные в конкретном проекте. Изучается план участка, наносятся высотные отметки и ось водосброса, проводится спектр разбивочных работ. К укладке быстротоков приступают с нижней стороны. К этому моменту необходимо завершить планировку откосов и их покрытие. Траншея для лотков быстротока разрабатывается с помощью экскаватора, производят зачистку стенок и дна. Когда земляные работы закончены, устраивают щебеночную подготовку. Слой принимается равным десяти сантиметрам. Щебень необходимо равномерно распределить по траншее, выровнять и тщательно уплотнить. Каждый телескопический лоток Б-6 монтируют автокраном, вводя его узким концом в более широкий конец предыдущего лотка до самого упора и опускают вниз в направлении дна траншеи. После установки лотков быстротока Б-6 грунтом засыпаются и тщательно трамбуются все пазухи, краном производят финишное выравнивание, выполняют заполнение цементным раствором всех швов с их последующим расшитием.
Особое внимание требуется уделить швам между самым нижним блоком и упором. Расстояние от верхних точек стенок лотка Б-6 телескопического до откосной поверхности должно находиться в пределах десяти сантиметров. На рабочую поверхность системы откосного быстротока иногда наносят специальный пленкообразующий материал. Предусматривается целый спектр работ по поддержанию лотков Б-6 в рабочем состоянии на протяжении срока их эксплуатации. Производится регулярный осмотр на предмет выявления разного рода разрушений. При выявлении трещин их заделывают, возможна частичная замена отдельных быстротоков. Просевшие и провалившиеся блоки выравнивают, после чего производят контроль по высотным отметкам. Несколько раз в году возникает необходимость того, чтобы лотки Б-6 были очищены от ила, мусора, льда и грязи.
Схема монтажа лотка лотка Б-6 телескопического
Непосредственно до начала монтажа все телескопические лотки Б-6 необходимо визуально осмотреть на предмет наличия трещин, оголенного арматурного каркаса, соответствия их размеров проектным. Окончательную проверку линейности системы быстротока осуществляют с помощью уровня и рейки. Существует вероятность использования матрасных габионов, которыми могут укреплять входные участки блоков. Важно помнить, что неправильное функционирование дорожных водоотводных сооружений отрицательно сказывается на всех элементах автодороги, порой вызывая их деформацию и преждевременное разрушение.
Если откос имеет глубокие выемки, возможно проседание лотков Б-6 и образование вогнутых кривых, перегибов. В этих точках при резком возрастании энергии водяного потока возможен перелив воды на откосы непосредственно поверх стенок быстротоков. Это может привести к медленному разрушению откоса. Поэтому важно следить за технологией уплотнения земляного полотна, пазух между котлованом и блоками, соблюдать правила рытья котлованов.
Технические требования к лотку Б-6 телескопическому
Телескопические лотки производятся в соответствии с рабочими чертежами Серии 3.503.1-66
Лоток Б-6: тяжелый бетон класса по прочности на сжатие B22,5, по морозостойкости F200, по водонепроницаемости W6, проволока Вр-1 весом 2,16кг диаметром 6мм, арматура класса А-I весом 3,3кг диаметром 10мм и 6мм, гравий прочностью не ниже М1000, высокомарочный портландцемент, песок модуля крупности не менее 2,0

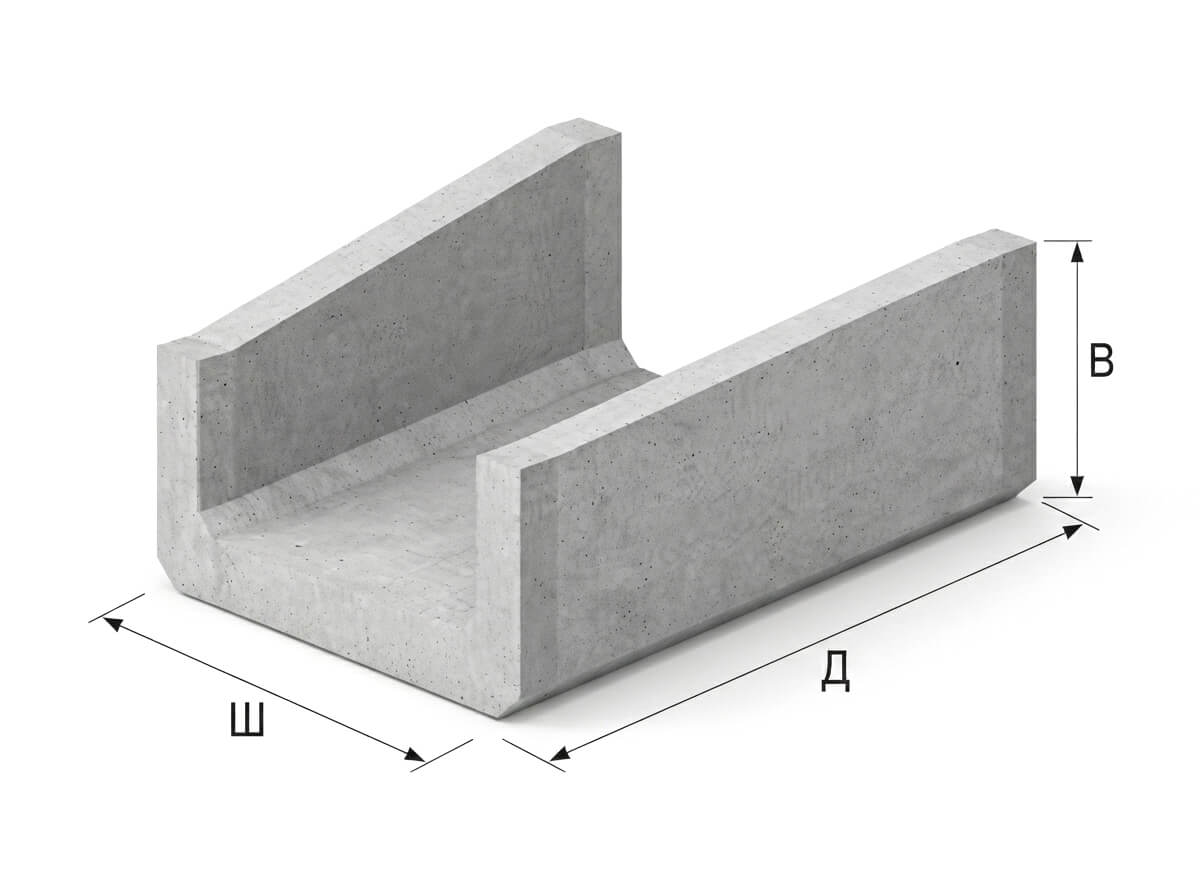

Чертеж и схема армирования лотка Б-6 телескопического
