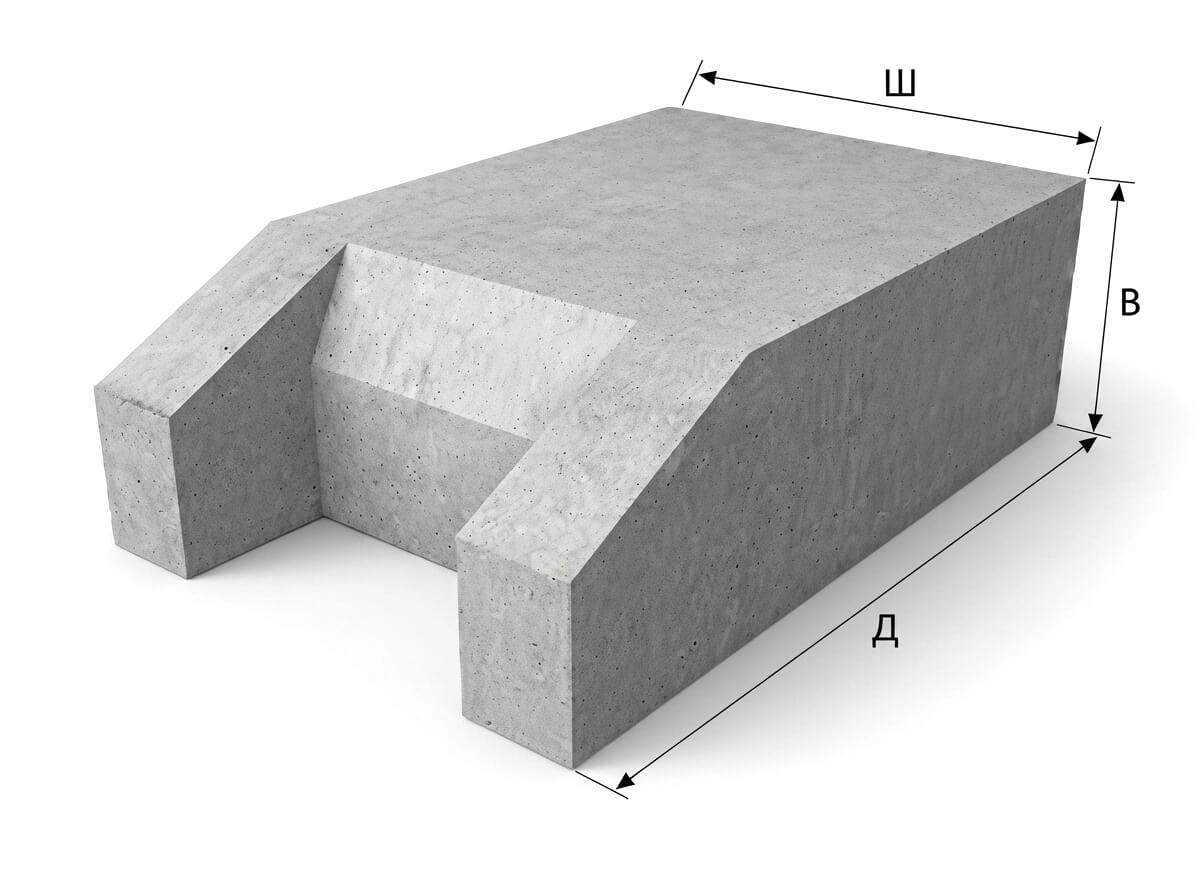

Бетонный блок упора Б-9а применяется в строительстве откосных водоотводных сооружений на автодорогах. Основные места его использования – это мосты, развязки и путепроводы. Какова же главная функция, которую выполняет данный блок в водосбросной системе? Это исключение застоя воды и скопления ила в местах сопряжения земляного полотна и нижних концевых водосбросных элементов. Упор Б-9а укрепляет нижний бьеф откосного лотка. Его альтернативой также могут служить габионные конструкции. Само по себе это изделие входит в общее устройство гасителя, состоящего также из плит, блоков и растекателя.
Вначале проводят разработку траншеи под блоки упора Б-9а с запасом в двадцать сантиметров. Это нужно для того, чтобы в дальнейшем была возможность регулировать положение изделий. Основание для плит и бетонных упоров выполняют из слоя щебня толщиной не менее пяти сантиметров, трамбуют и уплотняют. Полученное основание проверяют на ровность специальной рейкой. Блоки Б-9а монтируют в проектное положение с помощью автокрана, засыпаю пазухи щебнем с последующей утрамбовкой. При обнаружении в данном участке грунтовых вод разрабатывают приямки для сбора воды и последующей ее откачки.
При установке блока упора Б-9а необходимо проследить за тем, чтобы верхняя отметка его выреза совпадала с проектной отметкой плит в основании гасителя. Одновременно с этим с противоположной стороны котлована под низ гасителя монтируют блоки упорных шпор в количестве трех штук. Затем приступают к монтажу телескопических лотков снизу вверх, начиная от бетонного упора. Самый первый лоток закрепляют на стропах за его монтажные петли. Краном его опускают в траншею и подводят к блоку Б-9а таким образом, чтобы получить идеальный стык во всем поперечном сечении его узкой части и наклонными рогами (срезом) упора. После окончания данного комплекса работ приступают к укладке плит на основание гасителя и откосы с последующей заделкой швов.
Схема монтажа блока упора Б-9а
В процессе монтажа упоров и откосных лотков важно контролировать процессы выравнивания и окончательного омоноличивания швов между ними.
Неправильное положение бетонного блока упора Б-9а может приводить к нарушению нижнего бьефа. Это в свою очередь сильно затрудняет отвод воды в места с пониженным рельефом и приводит к образованию запруд у основания дорожного полотна, миграции воды сквозь него.
Технические требования к блоку упора Б-9а
Изделие производится в соответствии с рабочими чертежами Серии 3.503.1-66
Блок упора Б-9а: тяжелый бетон класса по прочности на сжатие B22,5, по морозостойкости F200, по водонепроницаемости W6, арматура класса А-I весом 1,74кг диаметром 10мм, гравий прочностью не ниже М1000, высокомарочный портландцемент, песок модуля крупности не менее 2,0
Чертеж и схема армирования блока упора Б-9а
