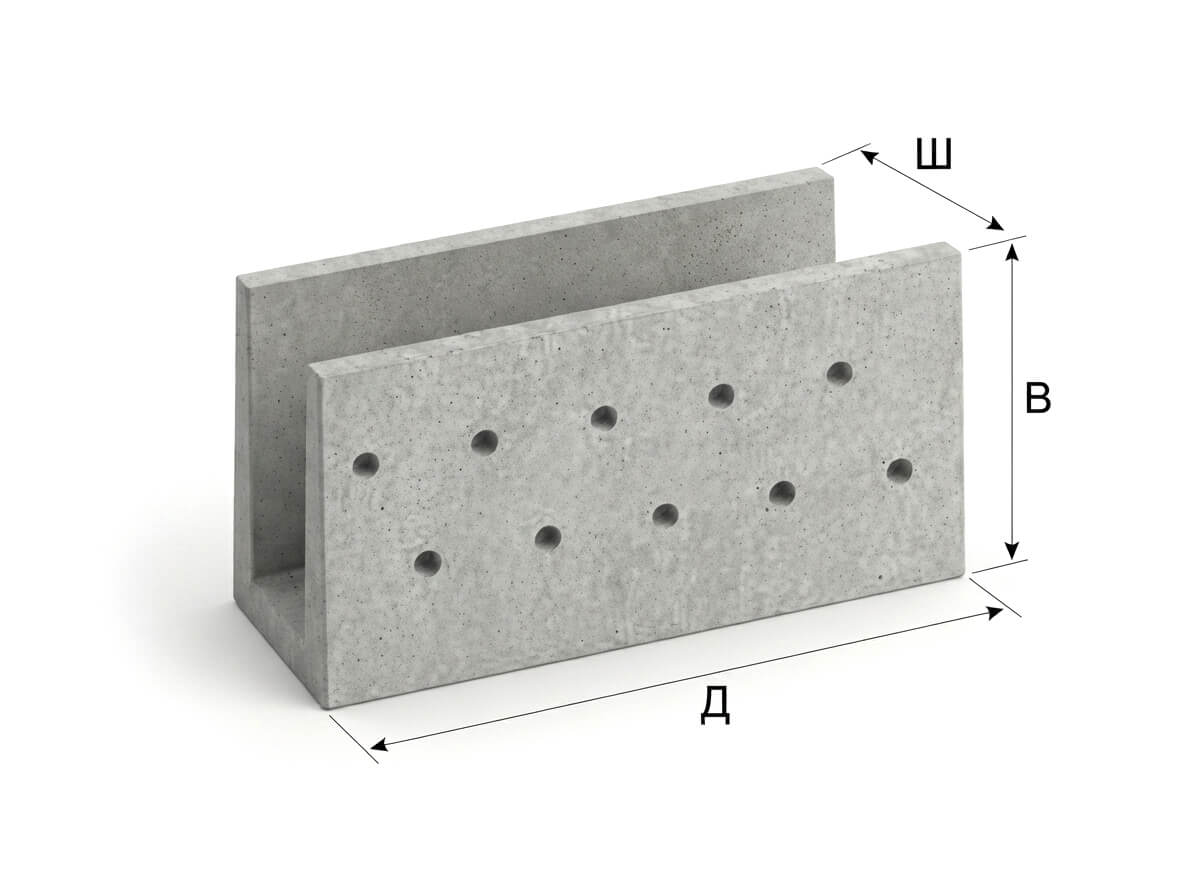

Дренажный лоток МШЛ 0.5д относится к междушпальным блокам типа 1 и является средним из них по высоте. Он используется в комплексе устройств для отвода поверхностных вод. Данное изделие удовлетворяет основным требованиям, которые предъявляются к системам водоотвода, а именно: выпускается в заводских условиях, является сборным элементом, что многократно упрощает монтаж, имеет необходимую прочность и устойчивость к условиям эксплуатации.
Блок междушпального дренажного лотка МШЛ 0.5д применяется для отвода преимущественно атмосферных вод со станционных площадок. Здесь, как правило, придерживаются некоторых рекомендаций, описанных ниже. Во-первых, линия приема воды данным лотком должна по возможности как можно реже пересекаться с железнодорожным полотном. Во-вторых, от площади водосбора до каждого выпуска воды на поверхность должна идти прямая линия по кратчайшему расстоянию.
Eще на этапе проектирования все водоотводные устройства, в том числе и лотки МШЛ 0.5д, указывают при составлении плана станции. Помимо данных блоков туда включают кюветы, а также канавы, идущие вдоль насыпей. Всем им присваиваются собственные порядковые номера. Если получается так, что какая-либо трасса дренажных лотков не имеет собственного выпуска воды на дневную открытую поверхность, то междушпальные блоки могут объединить в общую систему с канавами и кюветами. Только потом на план станции можно наносить окончательно скорректированную сеть отвода воды. Необходимо учитывать такие детали как направление течения воды, расположения всех до единого искусственных сооружений и их уклонов.
Часто лоток МШЛ 0.5д используют на складских площадках. С его помощью воду отводят в поперечные коллекторы. При этом водоразделы должны совпадать с осями пролетов кранов. Если пути в продольном направлении лежат на площадке, то необходимо придать блоку двусторонний уклон, направляя его и в одну и в другую сторону от водораздельной оси одновременно.
Но основной функцией лотка МШЛ 0.5д является отвод воды с железнодорожных стрелочный переводов. В большинстве случаев стандартные дренажные отверстия при этом заделываются бетонным раствором, так как стенки лотка должны быть глухими. Таким образом осуществляется пропуск транзитной воды и ее сбор с балластного слоя путей. Лоток МШЛ 0.5д своей верхней точкой должен находиться минимум в одном сантиметре от тяг переводного стрелочного механизма или минимум в восьми см. непосредственно от подошвы рельса. При этом если стрелка находится с внешней стороны развития пути, то необходимость в водоотводе отпадает, так как в данном случае вода будет уходить самотеком.
Технические требования к лотку МШЛ 0.5д
Лотки МШЛ 0.5д изготавливаются в соответствии с рабочими чертежами альбома водоотводных устройств на станциях инв.№984 Главтранспроект Мосгипротранс.
Лоток МШЛ 0.5д: тяжелый бетон класса по прочности на сжатие B22.5, арматура А-I общим весом 17,2кг диаметром 8мм и 6мм.
Чертеж и схема армирования лотка МШЛ 0.5д
