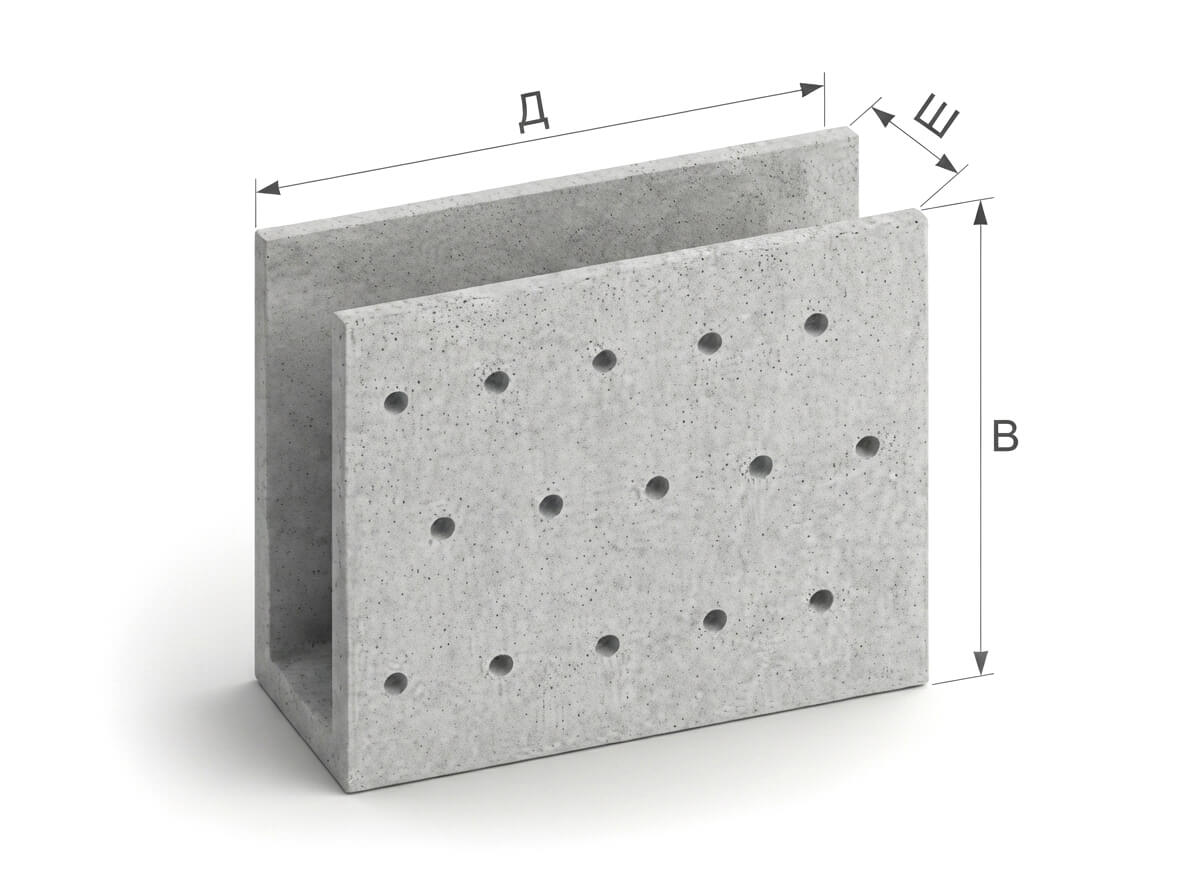

Железобетонный дренажный лоток МПЛ 1.5д является самым большим по высоте междупутным блоком типа 2. Его внутренняя глубина составляет полтора метра. Он используется для повышения несущей способности земляного полотна путем сбора и дальнейшего отвода воды с его поверхности. Данное изделие относится к специальным водоотводным устройствам на железнодорожных станциях.
Использование блока междупутного лотка МПЛ 1.5д предотвращает насыщение водой и дальнейший размыв земляного полотна, а также препятствует затоплению стрелочных переводов, грузовых дворов, разъездов и платформ. Дренажный лоток МПЛ 1.5д прекрасно справляется с водоотводом на территории станций, находящихся в заболоченных районах. При дренаже железнодорожных погрузочно-разгрузочных путей полотну необходимо придать поперечный уклон в сторону от платформы. Далее между путевыми осями по пониженным отметкам производится монтаж лотков МПЛ 1.5д типа 2 на расстоянии не менее двух с половиной метров от оси пути до оси лотка. Допускается не производить монтаж водосборных устройств в случае дренирующего состава грунта земляного полотна.
Лоток МПЛ 1.5д должен иметь уклон дна не менее 0,003 и не более 0,03. На этапе проектирования водоотводная трасса закладывается по наиболее короткому пути выпуска воды. При ширине платформы от трех до двенадцати метров вместо междупутных блоков под ней возможно обустройство канавы глубиной от двадцати сантиметров. На стрелочных переводах также существует возможность замены сборных железобетонных элементов на трубофильтры дренажа мелкого заложения.
Если глубина водоотводного сооружения по расчетам получается более полутора метров, то используют закрытые коллекторы с круглыми железобетонными трубами. Такую систему называют закрытым водосбором.
Лотки МПЛ 1.5д транспортируются в формовочном положении дном вверх. Строповочные петли блоков предназначены для погрузки, выгрузки, а также укладки. При монтаже часто используют дренажные отверстия на стенках. В них легко можно продеть чалки, двигать изделия ломами при установке в окончательное рабочее положение.
Технические требования к лотку МПЛ 1.5д
Лотки МПЛ 1.5д изготавливаются в соответствии с рабочими чертежами альбома водоотводных устройств на станциях инв.№984 Главтранспроект Мосгипротранс.
Лоток МПЛ 1.5д: тяжелый бетон класса по прочности на сжатие B22.5, арматура А-1 общим весом 44,52кг диаметром 6мм, 8мм и 10мм.
Чертеж и схема армирования лотка МПЛ 1.5д
